微星科技MSI IPC推出另类的Intel H110 ATX主板MS-98L9 V2.0，LGA1151接口，支持Skylake六代、Kaby Lake七代酷睿 MAX 95W处理器，复活39年前的ISA、28年前的PCI插槽，时下流行的PCIe，兼容老中新三代扩展卡。


ISA(工业标准架构)总线诞生于遥远的1981年，IBM制定，最初用来搭配Intel 8086/8088处理器平台，8位宽度(后来升级为16位)，并行结构，工作频率8MHz，最大传输速度仅为8MB/s，不支持热插拔，可以插声卡、显卡、网卡等扩展卡，流行了十年左右。

PCI(周边元件扩展)总线诞生于1992年，Intel制定，仍然是並行結構，但扩展到32位或64位宽度，工作频率33/66MHz，传输速度133-533MB/s，可以插入不同扩展卡实现几乎所有功能。

2004年，速度更快、扩展性更佳的PCIe总线诞生，很快就淘汰了PCI。

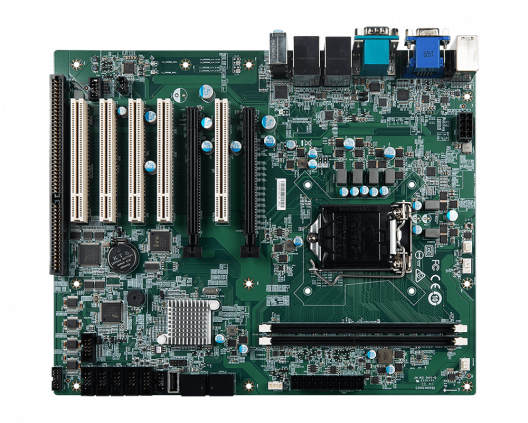

言归正题，MS-98L9 V2.0为了保持老式外观，带有绿色的PCB，符合标准的ATX尺寸。主板有一个LGA1151插槽，它基于Intel H110芯片组。这意味着它可以支持Skylake六代，第7代Kaby Lake芯片以内的英特尔处理器。但是，不要让微弱的电源传输子系统欺骗您，MS-98L9 V2.0可以毫不费力地处理高达95W的Kaby Lake英特尔处理器。

MS-98L9 V2.0带有两个DDR4内存插槽，并支持高达DDR4-2400的双通道内存套件，最大容量为32GB。主板有四个SATA III端口，但没有M.2端口

MS-98L9 V2.0的扩展配置是主板上比较有趣的部分之一。它具有一个传统的PCIe x16插槽，一个以x4接线的PCIe x16插槽和五个老式的白色PCI插槽。在这一点上，我们感到惊讶的是，MSI也没有将AGP插槽加入混合。但是，主板制造商确实包括一个ISA(行业标准体系结构)插槽，该插槽的历史可以追溯到1980年代。

MS-98L9 V2.0的内部标头列表包括2个USB 2.0标头，1个GPIO(通用输入/输出)标头，4个COM标头，1个SMBus(系统管理总线)标头和1个TPM(受信任的平台模块) )标头。主板取决于Realtek ALC887-VD2-CG编解码器的音频和Fintek F81866AD-I控制器的I / O。

MS-98L9 V2.0最多可支持两个显示器。VGA端口在60Hz时可处理高达1920 x 1200的分辨率，而HDMI端口在24Hz时可输出高达4096 x 2160的分辨率。主板提供了两个千兆以太网端口。一种基于Intel的I219-LM控制器，另一种基于I211-AT控制器。

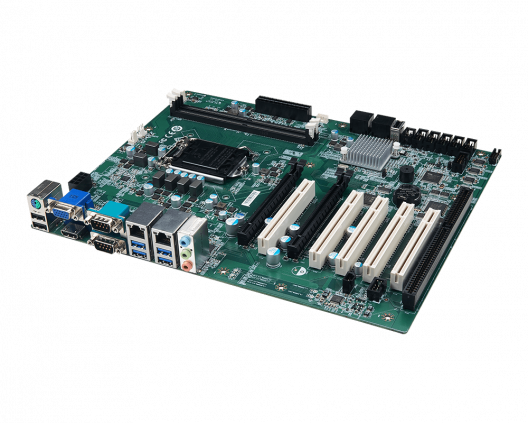

除了上述接口之外，主板的后面板还包含两个USB 2.0端口，一个PS / 2组合端口，两个COM端口，四个USB 3.0端口和三个3.5毫米音频插孔。

   很显然，这是一块专门为需要特殊老平台的行业准备的，尤其是工业市场,如果您对主板感兴趣，可直接向公司索取主板报价。
