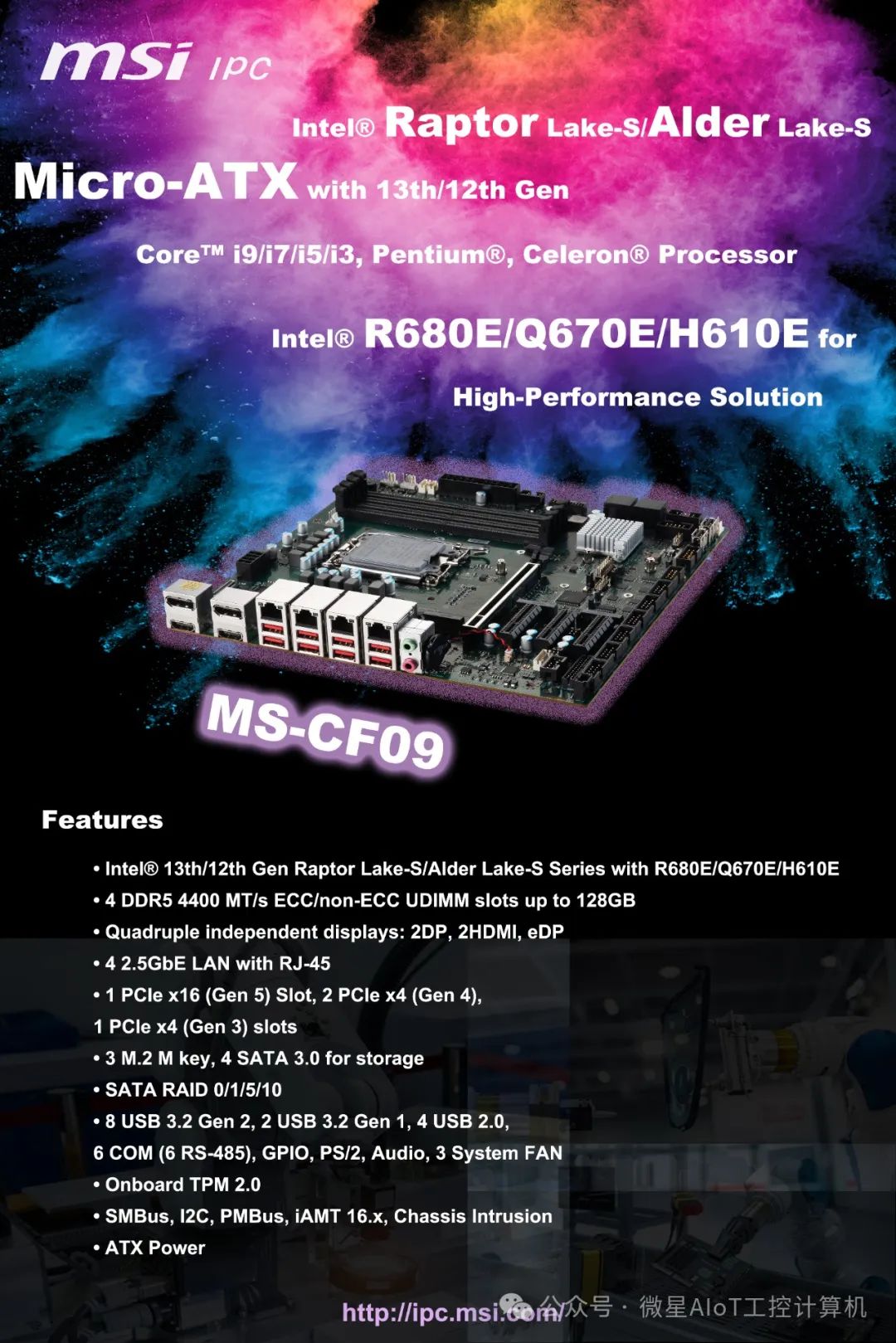

MSI AIoT&IPC 团队近期再次发力，即将推出基于Intel Raptor Lake-S/Alder Lake-S平台，支持13th/12th处理器的Micro-ATX方案: MS-CF09。

微星工控的产品线中一直有一个独特的4网口家族，从最初Haswell时代,MIN-ITX版型的MS-98H1，到现在的MS-CF09，小到3.5英寸主板，大到ATX主板，都有对应的方案可选，实可谓丰简随意，总有一款适合您。

MS-CF09 根据芯片组的不同，有R680E、Q670E、H610E高中低配可选，其中Q670E为双网方案，最具性价比的H610E同时有4网口和2网口可选。

在内存支持方面，主板提供4条DDR5 DIMM，最高支持128G 4400MHz内存组双通道应用，其中最高阶的R680E芯片组支持ECC规格的内存。

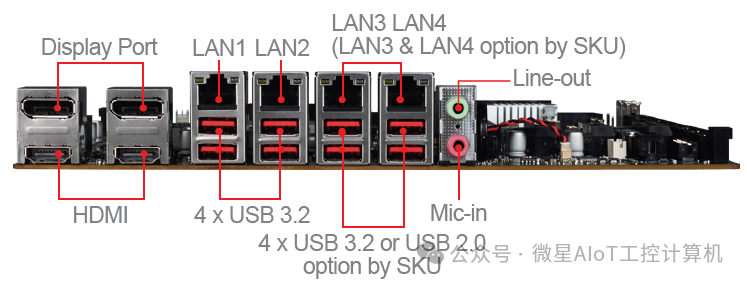

MC-CF09在后I/O提供2*HDMI和2*DP 4个显示输出，最高支持4096x2160分辨率，除了低阶H610E方案外，其他都可最高支持4路独立显示。更难能可贵的是，作为一款Micro-ATX产品，用户却可以在内部得到一组eDP讯号，这让用户在应用方面有更多的灵活性，例如机箱上的维护显示屏就可以很方便地得到显示信号。

作为多网口的工业主机板，MS-CF09的网络控制芯片均为Intel i226-LM或i226-V 2.5GBE芯片，是网络通讯或接驳工业相机后，保证画面/视频讯号稳定传输的硬件基础。

在扩展方面，MS-CF09提供1*PCIex16 Gen5，R680E/Q670E芯片组提供3*PCIex4, H610E sku提供1*PCIex4。

同时亦可通过M.2扩展槽安装1*2280/2210和2*2242/2280尺寸的NVMe存储设备。主板支持4*SATA3.0 除H610E芯片组外，高阶版本都可组成Raid0/1/5/10。

在USB被广泛应用的今天，MS-CF09在后I/O上提供了最高8*USB3.2 Gen2的高速信号，内部则提供最高2*USB 3.2 Gen1以及4*USB2.0，其中两个是Type-A垂直形态，方便硬件加密狗的连接。

工控产品，串口自不可少，最高配支持6串，且6串口都为RS232/422/485自适应带电串口，方便用户在项目中各种传感器的接驳。

主板板载TPM2.0芯片，已为进阶Windows11做好了硬件准备。

其他如Audio/PS2/GPIO/WatchDog等功能一应俱全，未来必能在机器视觉、AI应用、多网口工作站等应用场景中发挥巨大的作用。

近期MS-CF09将会现身国内市场，想尝鲜的小伙伴请尽快预约，先到先得。
