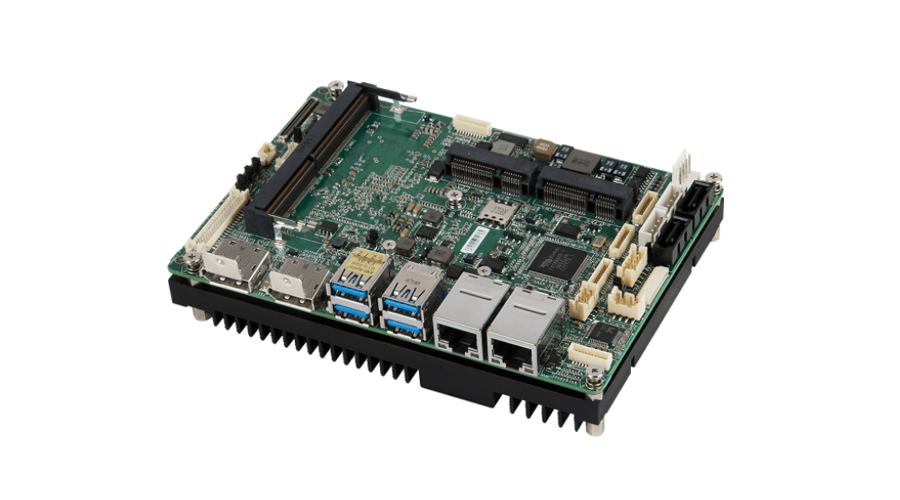

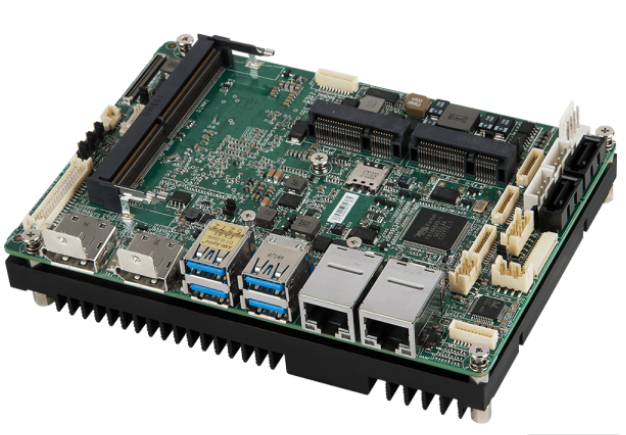

祁鸣科技MS-98H3板载英特尔酷睿6代，7代笔记本平台低功耗高性能3.5寸工业主板

MS-98H3

产品特色

· 板载英特尔酷睿6代，7代笔记本平台低功耗高性能CPU

· 可选 Mini PCIe 扩展卡, 支持 WLAN ，3G/4G

· 支持 2.5" HDD 或 mSATA/SSD

· 支持DC-in 宽压12V-24V电压输入

· 支持 16位可编程数字 IO 接口

· 支持2个Intel千兆网口

· 支持多串口，6个串口（其中COM1可设置RS232/422/485)

· 支持多USB，其中4个USB3.0，4个USB2.0接口

· 支持多显示接口 DP+HDMI+LVDS+eDP

· 良好的背部散热设计, -10~60度宽温稳定运行

标准配置	C P U	板载英特尔 I3-6100U(I3-7100U/I5-6300U/I5-7300U/I7-6600U/I7-7600U)
	内存	4G DDR4（8G/16G DDR4可选）
	硬盘	64G M-SATA（32G/128G/256G/512G M-SATA可选）
	电源	DC-in 12-24V宽压供电

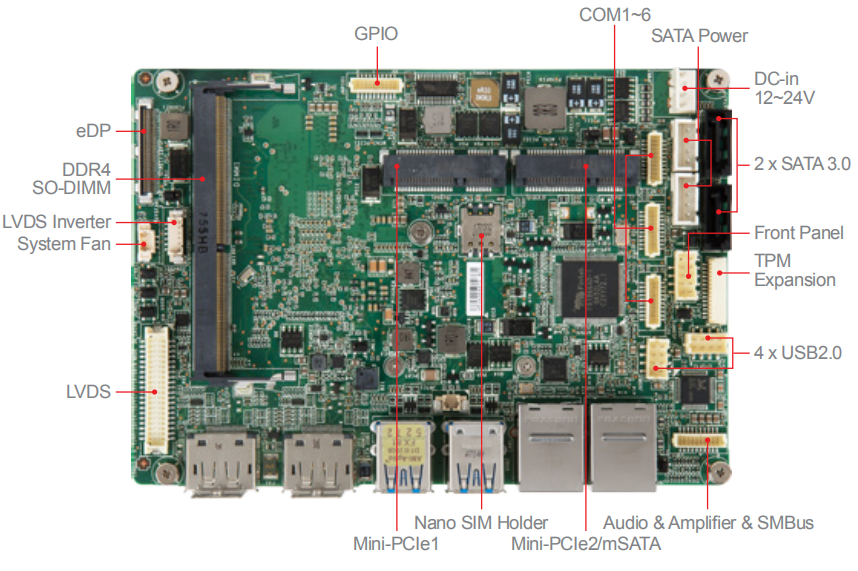

详细参数	C P U	板载英特尔酷睿6代，7代笔记本平台低功耗高性能Kaby Lake-U/Skylake-U I3/I5/I7 CPU
	内存	1*260 pin DDR4 2133MHz 内存插槽，最大支持16G

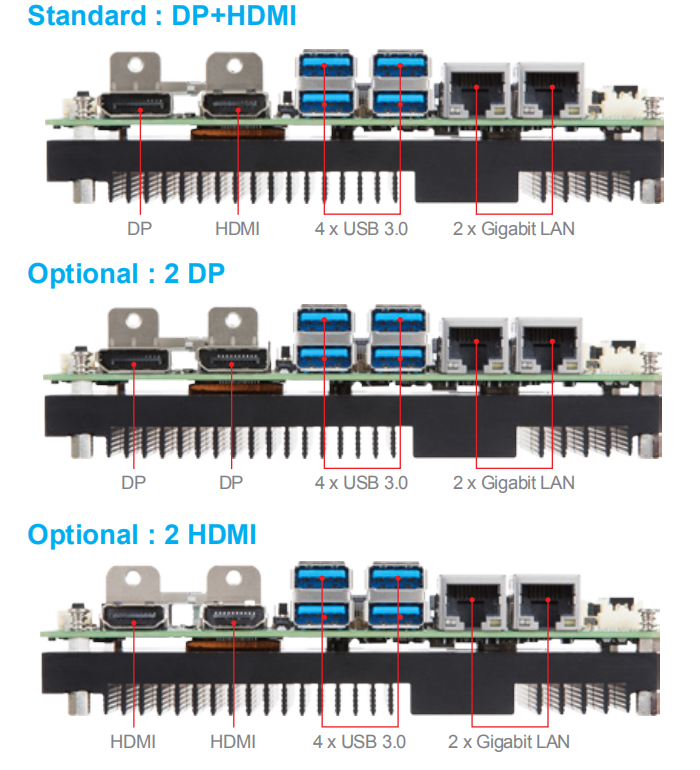

	显示	1个HDMI接口，1个DP接口，1个18/24bit双通道LVDS ,1个eDP
	硬盘	2个SATA3.0, 1个M-SATA 接口
	网络	1个Intel I210-AT千兆网口,1个Intel I219-LM千兆网口(支持AMT11)
	扩展	2个全长Mini-PCI-E插槽（其中一个支持M-SATA,一个可支持3G/4G带SIM卡座）
	C O M	6个COM接口（1个RS232/422/485接口，5个RS232接口）
	U S B	4个USB 3.0接口，4个USB2.0接口
	前面板接口	16路GPIO接口(8路GPO，8路GPI)
	声卡	Realtek ALC887 HD Audio
	看门狗	软件可编程支持 1~255 秒系统复位
	操作系统	Linux Fedora 25 Windows 7 (32/64-bit)(Sky Lake-ULT Only) Linux Ubuntu 16.04 Windows 8 (64-bit)(Sky Lake-ULT Only) Windows 10 (64-bit)
	应用环境	操作温度/湿度 -20~60℃ 10~90% 无结露存储温度/湿度 -20~80℃ 10~90% 无结露
	认证	电磁兼容 CE / FCC / RCM / VCCI / BSMI
	机箱尺寸	146*102mm
	整机重量	约0.59公斤

3.5寸工业主板
