MS-CF05



产品特色

· 支持英特尔酷睿12/13/14代I3/I5/I7/I9/Xeon/Pentium®/Celeron® 处理器

· 英特尔R680E/Q670E芯片组

· 支持4/2个Intel千兆网口

· 支持6个串口

· 支持多USB,其中8个USB3.2 Gen2 2个USB 3.2 Gen1,3个USB2.0接口

· 支持多显示接口 VGA+HDMI+DP

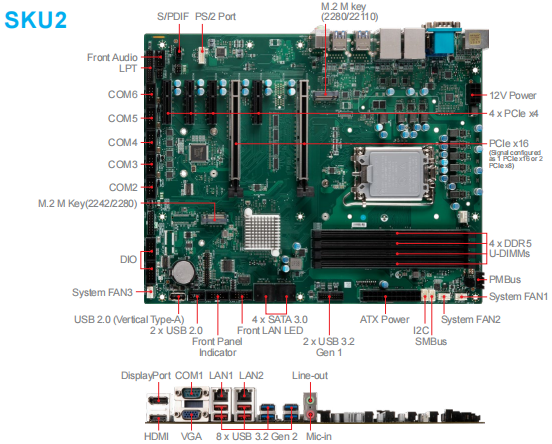

详细介绍



C P U

支持英特尔酷睿12/13/14代I3/I5/I7/I9/Xeon/Pentium®/Celeron® 处理器

芯片组

Intel R680E/Q670E芯片组



4 x 288-pinl DDR5 (ECC/non-ECC) 4400MHz 最大支持到128G



1个HDMI接口

1个DP接口

1个VGA接口



4个SATA3.0(支持RAID 0/1/5/10)



4/2个Intel I225-LM 2.5G千兆网口



1个PCI-e X16 (1个PCIe x16或2个PCIe x8)

4个PCI-e X4

1个PCI-e

1 x M key (Signal from CPU) 2280/22110,

1 x M key (Signal Shared by PCIe Slot5) 2242/2280

1 x E key (PCIe x1), 2230

1 x B key (PCIe x2), 2242/2280

C O M

6个COM支持可调节RS232/422/485(带自动流量控制)或2个COM支持可调节RS232/422/485(带自动流量控制)+4个RS232

U S B

8个USB 3.2 Gen2 2个USB 3.2 Gen1接口,3个USB2.0接口

GPIO

16路GPIO接口(8路GPO,8路GPI),5V



Realtek® ALC897 Audio Codec (Co-lay ALC888S)

软件可编程支持 1~256 秒系统复位

操作系统

Windows 10 IoT Enterprise 2021 LTSC (64-bit)

Windows 11 IoT Enterprise 22H2 (64-bit)

Linux Kernel 5.xx, Ubuntu 22.04 LTS Pre-scan

Noted : All driver base on Intel & chip vendor supported

应用环境

操作温度/湿度  -10~60℃   10~90% 无结露

存储温度/湿度  -20~80℃   10~90% 无结露



电磁兼容 CE / FCC / RCM / VCCI / BSMI



305*244mm



0.779公斤
